铸铁闸门-插板铸铁闸门专注生产制造多年的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。

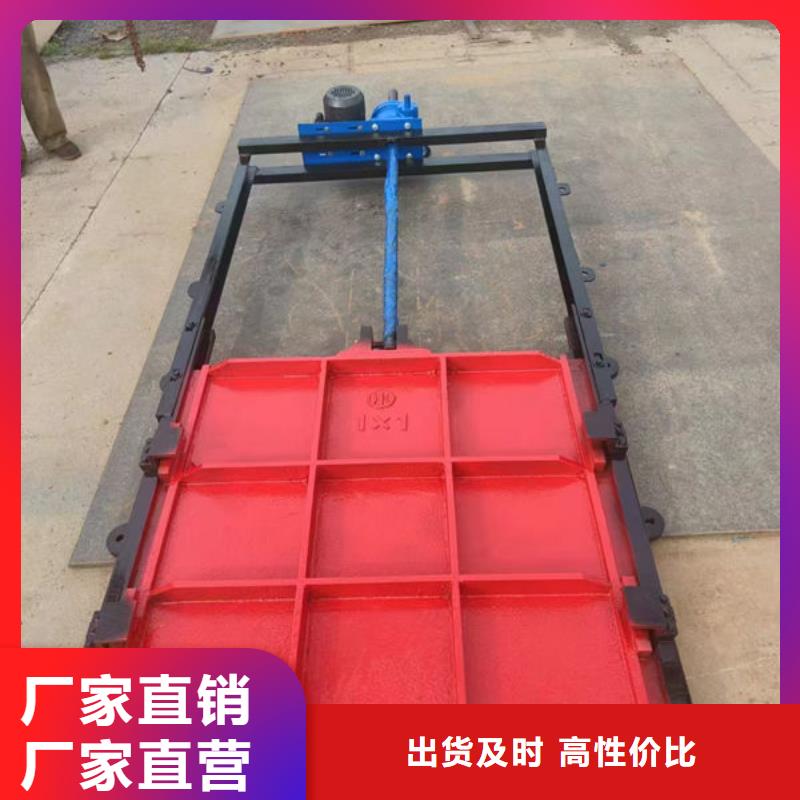

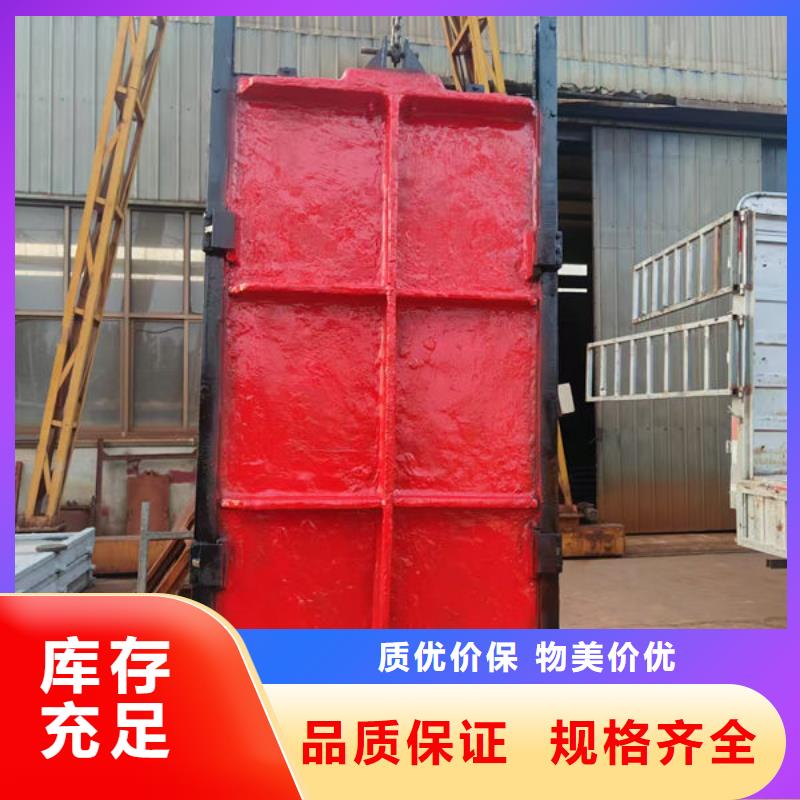

以下是:黄冈蕲春铸铁闸门-插板铸铁闸门专注生产制造多年的图文介绍
吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
表 2 mm 闸门孔口规格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。 传动螺杆 传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。 销轴与螺钉、螺栓等紧固件 所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
耀禹水利机械厂(蕲春县分公司)坐落在冀州区西王镇工业区，公司拥有的员工队伍从高层管理到车间普通员工，他们的敬业精神配合我们人性化的考核式管理制度，从而保证我们的产品和服务能很好地呈现在客户面前。 公司的主营产品： 底轴液压闸门等系列产品；耀禹水利机械厂(蕲春县分公司)全体员工用自己的执著、诚信和尊严，精心打造每一件产品。欢迎广大客户来电来涵，莅临指导。我们期待着与您的合作，让我们携手共进！
全压泄漏试验 订货单位需要进行本项试验时，可与制造厂协商。试验方法:可将闸门安装在试验池内或现场作全压灌水试验。采用计量器具(量筒、计时表等)检测密封面的泄漏量，其值应不大于1.25 L/min·m(密封长度)。 出厂检验 每台产品须经制造厂质量检验部门按本标准检验，并签发产品质量检验合格证，方可出厂。 订货单位有权按本标准的有关规定对产品进行复查，抽检量为批量的20%。但不少于1台且不多于3台。抽检结果如有1台不合格时应加倍复查，如仍有不合格时.订货单位可提出逐台检验或拒收并更换合格产品。
安装与调整 1、在闸门安装前，首先检查各联接部位的螺栓是否有因运输装卸过程中造成的松动，如有应加以紧固。 2、闸门安装时应采用整体就位安装，杜绝闸框、闸板分体安装。 3、安装调试 闸门的一期工程按基础布置配钢筋（或预埋钢板）并留一定的焊接长度。二期浇注前，按照设计止水方向将闸门整体吊装就位，穿好各调整螺栓并拧好螺母，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后将调整螺栓与工程钢筋焊牢，再用塞尺检测各止水处的间隙，同时对孔隙超过0.3mm处用调整螺栓进行调整，确保各止水面的间隙在0.3mm以下， 可进行二期浇注，1.5米以下闸门可按基础图布置安装。 4、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了4-6个勾板压铁，立框的挡板上增加了顶丝。注意在二期浇注凝固后将勾板压铁和档板挡铁上的顶丝拆除，以便闸门启闭。 5、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应及时，防止灰浆凝固后影响闸门的启闭。
